精密過濾器
精密過濾器
詳細介紹

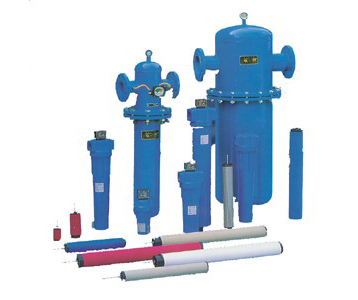

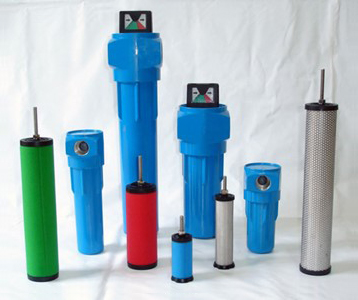

雄壯精密過濾器系列其濾芯采用英國 Domnickhunter 之濾芯．它可分為C級主管路過濾器、Ｔ級空氣管路過濾器、 A 級超高效除油過濾器和 H 級活性碳微油霧過濾器。
◆ C 級主管路過濾器主要用于空壓機及后部冷卻器之后方，或冷凍式干燥機之前方。能濾除大量液體及 3 μ m 以上之固態顆粒，達到最低殘留油份含量僅 5 μ m
◆ T 級過濾器用于 : 氣動工具、氣機機械、馬達等壓縮空氣設備，與 A 級過濾器之前，吸附式干燥機之后。能濾除小至 1 μ m 的液體顆粒，達到最低殘留油份僅 0 。 5ppm.
◆ A 級過濾器用于：吸附式干燥機上游或冷凍干燥機下游，能濾除小至 0.01 μ m 的液體及固態顆粒 , 達到最低殘留油份僅 0.001ppm. 切記一定要在前方裝置 T 級過濾器保護 .
◆ H 級過濾器用于 : 凈化食品、藥品、醫學、呼吸用氣體。能濾除小至 0.01 μ m 的油霧及碳氫化合物，達到最低油份含量僅 0.001ppm 。（前方一定要加裝 A 級超高效除油過濾器保護。如不加裝 A 級則最低殘留油份含量為 0.003ppm 。）
| 最高工作壓力 | 0.4Mpa~1.00Mpa(4.0Mpa以下接受訂貨) | 適用流體溫度 | C.T級80℃, A.H級66℃ |
| 初始壓降 | 0.01Mpa~0.02Mpa | 最大允許壓降 | 0.07Mpa |
| 使用壽命 | C.T.A級最大8000小時,H級最大3000小時 | 連接方式 | 管牙式,法蘭式 |
◆ 選用配備：內附式自動排水器 外掛式自動排水器 顏色式壓差指示器 指針式壓差指示器
◆ 標準配備：排污球閥一只
技術規格表：
過濾器型號 | 處理流量 Nm3/min | 出入管徑 | 最大使用壓力 | 最高使用溫度 | 外型尺寸 | 重量KG | 濾芯 | ||
直徑 | 總長 | 型號 | 數量 | ||||||
型號 -001 | 1.5 | 1/2＂ | 1.0Mpa | T 級 80 ℃以下 | 95 | 210 | 1.5 | 001E | 1 |
型號 -002 | 2.5 | 1” | 130 | 310 | 3.6 | 002E | 1 | ||
型號 -004 | 4.0 | 1-1/2” | 130 | 445 | 6.8 | 004E | 1 | ||
型號 -007 | 8.5 | 1-1/2” | 130 | 515 | 6.9 | 007E | 1 | ||
型號 -013 | 13 | 2” | 130 | 700 | 8.9 | 013E | 1 | ||
型號 -013L | 13 | DN80 | Φ 180 | 950 | 45 | 020E | 1 | ||
型號 -020 | 20 | DN80 | Φ 180 | 950 | 45 | 020E | 1 | ||
型號 -026 | 26 | DN80 | Φ 180 | 1070 | 50 | 030E | 1 | ||
型號 -040 | 45 | DN100 | Φ 219 | 1135 | 80 | 030E | 2 | ||
型號 -060 | 65 | DN125 | Φ 273 | 1205 | 120 | 030E | 2 | ||
型號 -080 | 90 | DN150 | Φ 325 | 1220 | 142 | 030E | 3 | ||
型號 -120 | 120 | DN150 | Φ 325 | 1220 | 145 | 030E | 4 | ||
型號 -150 | 180 | DN200 | Φ 426 | 1335 | 228 | 030E | 6 | ||
型號 -200 | 240 | DN200 | Φ 426 | 1335 | 230 | 030E | 8 | ||
型號 -250L | 300 | DN250 | Φ 616 | 1520 | 297 | 030E | 10 | ||
型號 -300L | 360 | DN300 | Φ 716 | 1645 | 418 | 030E | 12 | ||
型號 -400L | 450 | DN300 | Φ 716 | 1645 | 419 | 030E | 15 | ||
型號 -500L | 540 | DN300 | Φ 716 | 1645 | 420 | 030E | 18 | ||
